Тема. Дослідження електричного кола з паралельним з’єднанням провідників.

Мета: експериментально перевірити, що сила струму в нерозгалуженій частині дорівнює сумі струмів у гілках; довести, що загальний опір при паралельному з’єднанні менший за опір кожного провідника окремо.

Обладнання: джерело струму; вольтметр; амперметр; ключ; дві лампи на підставках; з’єднувальні проводи.

Підготовка до експерименту

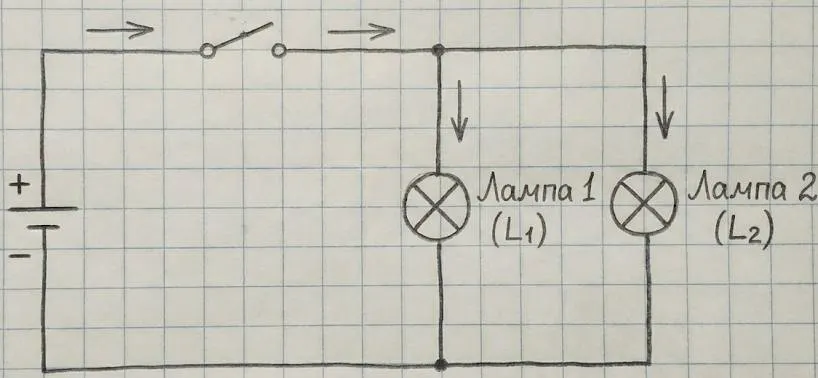

1. Схема електричного кола

2. План проведення експерименту

1. Скласти коло з двома паралельними лампами за схемою.
2. Виміряти напругу $U$ на ділянці з лампами.
3. Виміряти загальну силу струму $I$.
4. Виміряти силу струму $I_1$ у гілці з першою лампою.
5. Виміряти силу струму $I_2$ у гілці з другою лампою.
6. Обчислити опори ламп $R_1, R_2$ та загальний опір $R$.
7. Порівняти $I$ із сумою $I_1 + I_2$, а також $R$ зі значеннями $R_1$ та $R_2$.

Експеримент та опрацювання результатів

Результати вимірювань та обчислень:

Обчислення:

Опір першої лампи:

Опір другої лампи:

Загальний опір ділянки:

Аналіз експерименту та його результатів

Які співвідношення для паралельно з’єднаних провідників ви перевіряли та які результати одержали?

Сума струмів в окремих гілках становить:

Це значення збігається з виміряною загальною силою струму $I = 0,5 \text{ А}$. Отже, рівність $I = I_1 + I_2$ підтверджено. Розрахунки показали, що загальний опір $R$ ($8 \text{ Ом}$) менший, ніж опір кожної лампи окремо ($13,3 \text{ Ом}$ та $20 \text{ Ом}$). Це доводить властивість паралельного з’єднання: загальний опір завжди менший за опір окремих провідників. Також справджується формула:

Які чинники могли вплинути на точність одержаних результатів?

На точність могли вплинути: похибка приладів, опір проводів та зміна опору ламп через нагрівання.

Творче завдання

Завдання: Записати план проведення експерименту для визначення опору резистора за наявності амперметра, джерела струму, резистора відомого опору та проводів.

План:

1. Скласти коло, з’єднавши джерело струму та резистор відомого опору $R_0$.
2. Виміряти амперметром силу струму $I_0$ у цьому колі.
3. Визначити напругу на клемах джерела (вважаємо її сталою):$U = I_0 \cdot R_0$
4. Замінити $R_0$ на резистор невідомого опору $R_x$.
5. Виміряти силу струму $I_x$, що проходить через невідомий резистор.
6. Обчислити шуканий опір за законом Ома:
