§ 9. Як визначати відстані, кути орієнтування та вимірювати площі за топографічною картою

• Назад до змісту

Як ви розумієте епіграф?

Просторова реальність розкривається лише на картах. Емілі Обрі, французька геополітикиня

Епіграф означає, що просторові особливості місцевості (форми, розміри, відстані, напрямки) повністю та точно можна побачити й зрозуміти лише на картах, бо саме карта дає цілісне уявлення про розташування об’єктів у просторі.

Чому для річок на топографічних картах показують напрямок течії?

Напрямок течії річок показують, щоб було зрозуміло, в який бік рухається вода. Це важливо для орієнтування на місцевості, планування маршрутів і визначення особливостей рельєфу.

Як визначають відстані між двома об’єктами на географічній карті?

Відстань між об’єктами визначають за допомогою масштабу карти. Вимірюють лінійкою або циркулем відстань між точками на карті в сантиметрах і множать на величину масштабу. Наприклад, якщо масштаб 1:25 000 і відстань на карті 6,5 см, то на місцевості це буде 6,5 х 250 = 1625 м.

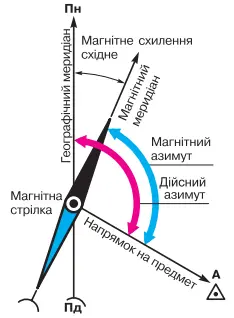

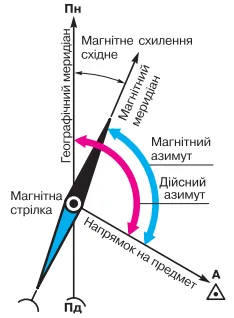

Мал.1 Магнітне схилення

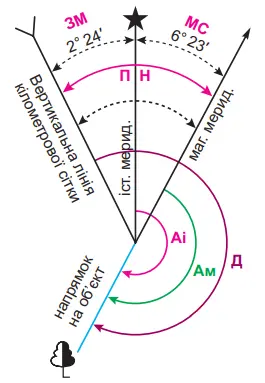

Мал. 2 Напрямки на топографічній карті (кути орієнтування): Аі – істинний азимут; Ам – магнітний азимут; МС – магнітне схилення; Д – дирекційний кут; ЗМ – зближення меридіанів

Перевіряємо себе

1. У яких одиницях вимірюють відносну висоту об’єктів на місцевості?

У метрах.

2. Що таке кут орієнтування?

Кут орієнтування — це кут між напрямком на північ дійсного (географічного) меридіана й напрямком на об’єкт, який спостерігають, виміряний за годинниковою стрілкою.

3. За допомогою якого приладу можна визначити площу об’єкта на топографічній карті? Люди яких професій найчастіше використовують цей прилад?

Площу вимірюють за допомогою палетки. Її найчастіше використовують географи, землевпорядники, картографи, інженери та працівники лісового господарства.

4. Виготовте палетку і вирахуйте площу фруктового саду мал. 8.2.

Палетку виготовляють, розграфлюючи кальку на квадрати 1×1 см. Накладають палетку на сад, рахують кількість цілих квадратів і множать на площу, яку відповідає одному квадрату за масштабом карти. Частини менше половини квадрата не враховують.

5. Яких нових умінь ви набули під час уроку? Що залишилося незрозумілим?

Навчився визначати відстані, кути орієнтування та площі на топографічній карті. Поки що залишилося складнощі з розрахунком магнітного схилення.
