§ 8. Що таке топографічна карта

• Назад до змісту

► Поясніть слова Джона Гарлі. Чи погоджуєтеся ви з його думкою?

Карта – це можливість керувати територією. Джон Бріан Гарлі, британський картограф

Джон Гарлі сказав: «Карта – це можливість керувати територією». Це означає, що карта дає людині знання про розташування об’єктів, рельєф, ресурси, межі, що дозволяє планувати, організовувати та контролювати використання території. Я погоджуюся з цією думкою, бо без карт неможливо ефективно управляти містами, селами, природними ресурсами, будівництвом чи навіть обороною держави.

► Яке значення має використання картографічних проєкцій для укладання карт?

Картографічні проєкції потрібні для того, щоб перенести поверхню Землі (яка крива) на пласке зображення карти. Від вибору проєкції залежить, які спотворення (площі, форми, кути, відстані) будуть мінімальними. Якщо вибрати неправильну проєкцію, можна отримати великі помилки у вимірюваннях чи неправильне уявлення про територію. Тому для різних цілей (навігації, планування, статистики) використовують різні проєкції.

► Чому важливо мати сучасні карти всієї території держави?

Сучасні карти потрібні для управління державою: планування забудови, розвитку інфраструктури, захисту природи, ведення сільського господарства, оборони, надзвичайних ситуацій. Вони дають актуальну інформацію про зміни на території, допомагають приймати рішення та орієнтуватися на місцевості. Без сучасних карт неможливо ефективно розвивати країну та забезпечувати безпеку її громадян.

Користуючись картою форцазу і фрагментом топографічної карти (мал. 8.2) з’ясуйте, які існують відмінності у позначені на них: форм рельєфу, річок, висот, населених пунктів тощо. Яка карта дає можливість отримати більше детальної інформації про певну місцевість чи об’єкт? Зробіть висновок.

На топографічній карті всі елементи місцевості (рельєф, річки, висоти, населені пункти, дороги, рослинність, об’єкти господарства) зображені дуже докладно та з використанням спеціальних умовних знаків. Форцаз (оглядова) карта подає лише загальну інформацію про великі території з меншою деталізацією.

Більше детальної інформації про місцевість дає топографічна карта, бо вона створена у великому масштабі й містить точні дані про всі елементи місцевості, що дозволяє орієнтуватися, вимірювати відстані, площі, висоти, планувати діяльність.

Висновок:

Топографічна карта значно точніша й детальніша, ніж форцаз (оглядова) карта. Вона дозволяє отримати повну інформацію про рельєф, водні об’єкти, інфраструктуру, рослинність та інші особливості території, що необхідно для точного орієнтування, планування та використання місцевості.

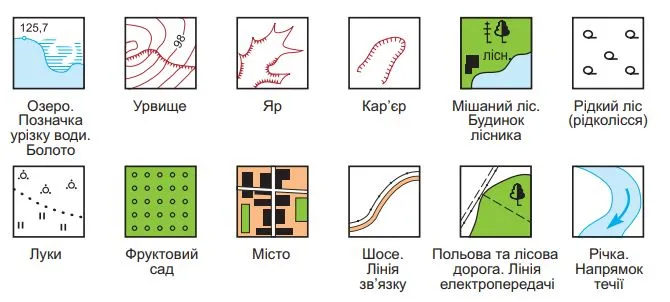

Мал.1 Умовні топографічні знаки

Користуючись інтернет ресурсами знайдіть генеральний план вашого обласного центру. Розгляньте умовні позначення. Знайдіть на ньому межі міста, річку та інші водні об’єкти, залізницю, парки, стадіон тощо. У чому різниця між генеральним планом і топографічною картою?

На генеральному плані обласного центру можна знайти такі об’єкти за умовними позначеннями:

• межі міста,
• річки та інші водні об’єкти (озера, ставки),
• залізницю,
• парки, сквери, зелені зони,
• стадіони, спортивні майданчики,
• житлові, промислові, громадські зони.

Різниця між генеральним планом і топографічною картою:

• Генеральний план — це містобудівний документ, який показує перспективний розвиток міста, розміщення житлових, промислових, рекреаційних зон, транспортних шляхів, інженерних комунікацій. Основна увага — на використанні території та плануванні забудови.
• Топографічна карта — це детальна й точна карта, яка відображає всі природні та соціально-економічні елементи місцевості: рельєф, водні об’єкти, рослинність, дороги, будівлі, межі, з точними координатами, масштабами, висотами. Вона призначена для точного орієнтування, вимірювань, інженерних робіт.

Порівняйте географічну і топографічну карти, розміщені в навчальному атласі. Назвіть схожі та відмінні риси.

Перейшовши за посиланням або QR-кодом, перегляньте відео і дізнайтеся, як визначають висоти за топографічною картою. Визначте за топографічною картою (мал 8.2), на якій висоті розміщена г. Висока.

Висоти на топографічній карті визначають за допомогою горизонталей (коричневих ліній), які з’єднують точки з однаковою абсолютною висотою. На деяких горизонталях підписані значення висоти у метрах над рівнем моря. Якщо вершина (наприклад, г. Висока) має окрему позначку з цифрою, це і є її абсолютна висота. Якщо такої цифри немає, треба рахувати кількість горизонталей від відомої підписаної лінії та враховувати висоту перерізу рельєфу (зазвичай вказано в легенді карти).

За топографічною картою (мал. 8.2) г. Висока розміщена на висоті 317,6 м.

Опишіть рельєф території, зображеної на малюнку. Укажіть, у якому напрямку течуть річки Вершиця і Совка. У якому напрямку від с. Малинівка розміщений фруктовий сад?

• Рельєф території: На малюнку видно, що рельєф різноманітний: є підвищення (горби), що позначені замкнутими горизонталями, а також долини річок, які розташовані нижче. Горизонталі розташовані густіше на північному сході та північному заході, що свідчить про крутіші схили, а на півдні розташовані рідше — схили пологіше.
• Напрямок течії річок: Річка Вершиця тече з північного заходу на південний схід (від лівого верхнього кута малюнка до правого нижнього). Річка Совка тече із північного сходу (від лівого краю малюнка до місця впадіння у Вершицю біля села Малинівка).
• Фруктовий сад: Фруктовий сад розміщений на північ від села Малинівка.

Перевіряємо себе

1. Порівняйте топографічну карту і топографічний план. Установіть, чим вони схожі й чим різняться.

Схожі риси:

• Обидва зображують місцевість дуже докладно, з точним відображенням рельєфу, об’єктів, вод, доріг, рослинності.
• Використовують однакові умовні топографічні знаки.
• Можна визначати відстані, площі, висоти, напрями.

Відмінності:

• Топографічна карта має менший масштаб (наприклад, 1:25 000, 1:50 000, 1:100 000), охоплює більшу територію, містить кілометрову сітку, координати, рамку з підписами широти й довготи.
• Топографічний план має великий масштаб (1:5 000, 1:2 000, 1:1 000, 1:500), охоплює меншу ділянку, не має сітки меридіанів і паралелей, але є лінія північ-південь, об’єкти показані у дійсних контурах, без спотворень.
• На планах детальніше показані контури будівель, вулиць, меж ділянок.

2. Дізнайтеся, для фахівців яких професій важливе використання топографічних карт і топографічних планів.

• Військові (планування операцій, орієнтування)
• Геодезисти, землевпорядники
• Будівельники, інженери
• Архітектори, проектувальники
• Лісники, екологи
• Туристи, рятувальники

3. З’ясуйте, чому с. Березівка не має забудови на березі річки (мал. 8.1).

С. Березівка не має забудови на березі річки, бо там можуть бути підтоплення, заболочені ділянки, високий ризик паводків або нестійкі ґрунти, непридатні для будівництва.

4. Що таке кілометрова сітка? Що можна за нею визначити на топографічній карті?

Кілометрова сітка — це прямокутна сітка ліній на топографічній карті, яка поділяє територію на квадрати зі сторонами 1 км. За нею можна визначати координати об’єктів, точно вимірювати відстані, площі, орієнтуватися на місцевості.

5. Назвіть три речі, які вивчили на уроці; дві, які вас зацікавили; одну, з приводу якої у вас виникали запитання.

Три речі, які вивчив:

• Як читати топографічну карту та розпізнавати умовні знаки.
• Відмінності між топографічною картою і планом.
• Як визначати висоти і напрямки течії річок за горизонталями.

Дві речі, які зацікавили:

• Як за кілометровою сіткою знаходити координати об’єктів.
• Для чого використовують топографічні плани у будівництві.

Одна річ, з приводу якої виникли запитання:

• Як складають номенклатуру аркушів топографічних карт різних масштабів?

Інтелектуальний клуб. Укладіть екскурсійний маршрут для учнів 7 класу з вивчення різних форм рельєфу суходолу на основі мал. 8.2. Заповніть у зошиті таблицю.
