Яку проєкцію найкраще обрати для зображення України

• Назад до змісту

Кажуть, що є люди, байдужі до карти, але мені важко в це повірити. Роберт Луїс Стівенсон, шотландський письменник

Як ви зрозуміли слова з епіграфа?

Слова з епіграфа означають, що карти цікаві майже всім людям, бо вони допомагають пізнавати світ, планувати подорожі та орієнтуватися у просторі.

Наведіть приклади з власного досвіду використання географічних карт у повсякденному житті.

Я використовую карти, коли шукаю нову адресу, планую маршрут подорожі, орієнтуюся у незнайомому місті або переглядаю погоду на карті.

Які труднощі виникають під час зображення кулястої форми Землі на площині?

Коли зображують кулясту Землю на площині, виникають спотворення довжини, площі, форм і кутів, бо неможливо точно передати всі параметри кулі на плоскій поверхні. Для цього використовують різні картографічні проєкції (циліндричні, конічні, азимутальні), але жодна з них не є ідеально точною.

Наведіть приклади тематичних карт з вашого навчального атласу.

У навчальному атласі є тематичні карти: карта кліматичних поясів, карта густоти населення, карта корисних копалин, карта природних зон.

ПРАКТИЧНА РОБОТА. Визначення способів зображення об’єктів на картах України

Іл.1 Способи картографічного зображення

1. Розгляньте малюнок. Використавши додаткову інформацію за QR-кодом або посиланням, установіть відповідність між цифрами на картографічному зображенні та способами картографічного зображення

• Спосіб ліній (знаків) руху — показано напрямки руху (наприклад, стрілки на карті, які вказують напрямки вітру).
• Спосіб ізоліній — ізотерми, ізогієти, горизонталі, тобто лінії, що з’єднують точки з однаковими значеннями певного показника (наприклад, температури чи висоти).
• Спосіб локалізованих значків — позначення центрів галузей, міст, підприємств спеціальними значками.
• Спосіб лінійних знаків — зображення лінійних об’єктів, таких як залізниці, автошляхи, межі поширення явищ.
• Спосіб якісного фону — зафарбування територій різними кольорами відповідно до певної ознаки (наприклад, ґрунти, природні зони).
• Спосіб ареалів — виділення окремих ділянок поширення явищ або об’єктів (наприклад, ареали рослин чи тварин).
• Спосіб картограм — зафарбування територій різною інтенсивністю кольору відповідно до кількісних показників (наприклад, % сільськогосподарських угідь).
• Спосіб картодіаграм — використання діаграм (кругових, стовпчикових) для показу статистичних даних у межах адміністративних одиниць (наприклад, земельний фонд регіонів).

2. Оберіть одну з тематичних карт атласу (на вибір). Складіть перелік способів картографічного зображення з прикладами географічних об’єктів.

Опис карти за планом:

Назва карти: Природні зони України

Тип карти:

а) за змістом — тематична (природознавча)

б) за призначенням — навчальна

в) за масштабом — середньомасштабні (наприклад, 1:4 000 000)

г) за охопленням території — карта всієї території України

Легенда карти та використані умовні позначення: У легенді карти є кольори для кожної природної зони (зелений — ліси, жовтий — степи, світло-зелений — лісостеп), лінії для меж зон, значки для міст, заповідників, річок.

Спосіб картографічного зображення: Основний — спосіб якісного фону (кольорове зафарбування територій), додатково — спосіб ареалів (для окремих природних об’єктів), лінійні знаки (річки, межі), значки (населені пункти, заповідники).

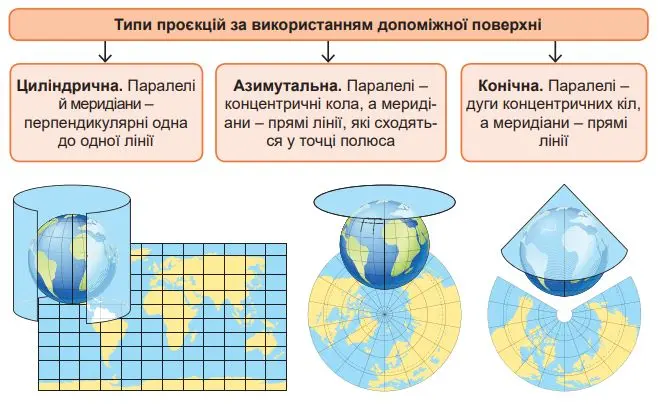

Іл.2 Класифікація картографічних проєкцій за видами допоміжної поверхні

Використавши карти навчального атласу, наведіть приклади зміни форм та розмірів Європи на картах, створених у різних проєкціях

У різних картографічних проєкціях форма і розміри Європи змінюються так:

• У циліндричній проєкції (наприклад, проєкція Меркатора) Європа виглядає витягнутою по вертикалі, а північні частини (Скандинавія) здаються значно більшими, ніж насправді. Це відбувається через розтягування площ ближче до полюсів.
• У конічній проєкції (часто використовується для карт Європи) форма та розміри Європи менш спотворені, особливо в середніх широтах, але країни на півдні та півночі можуть виглядати трохи стиснутими або розширеними.
• В азимутальній проєкції (наприклад, при зображенні Європи з центром у певній точці) країни, що знаходяться далі від центру проєкції, виглядають спотвореними: їхні форми стають більш витягнутими або сплющеними.

Таким чином, на різних картах Європа може виглядати більшою або меншою, витягнутою чи стиснутою, залежно від типу проєкції, яку використали для створення карти.

1-ша група. Картографічні проєкції в реальному житті. Уявіть, що ви працюєте дизайнером у компанії, яка створює шкільні настінні географічні карти. Вам потрібно вибрати одну з відомих проєкцій (циліндричну, конічну або азимутальну) для виготовлення карти світу. Напишіть короткий пояснювальний текст (або підготуйте презентацію), у якому розкажіть, чому саме ця проєкція є найкращою для учнів.

Я обираю циліндричну проєкцію для створення шкільної настінної карти світу. Ця проєкція зручна для учнів, бо паралелі й меридіани на ній зображені як прямі та перпендикулярні лінії, тому легко знаходити координати та орієнтуватися на карті. Карта у циліндричній проєкції дає змогу швидко порівнювати розташування материків і океанів. Хоча біля полюсів розміри сильно спотворюються, у середніх широтах, де розташована більшість країн, форма і розміри об’єктів досить наближені до реальних, що важливо для навчання

2-га група. Географічна подорож за картами. Уявіть, що ви мандрівники у світі, де кожна країна використовує власну картографічну проєкцію. Напишіть коротку історію (5-7 речень) про те, як у різних країнах ви бачили карти з різними спотвореннями. Наприклад, в одній країні на картах материки здавалися дуже витягнутими, в іншій – різко змінювали розмір залежно від положення на карті. Як це вплинуло б на вашу подорож?

Під час подорожі світом я помітив, що в кожній країні карти виглядають по-іншому. В одній країні материки на картах були дуже витягнуті, тому Африка здавалася вужчою, ніж є насправді. В іншій країні північні області виглядали гігантськими через спотворення біля полюсів. Десь острови були сплющені, а відстані між містами здавалися коротшими або довшими. Це ускладнювало орієнтацію, бо знайомі обриси країн змінювалися. Через це доводилося звикати до нових форм і розмірів, щоб правильно орієнтуватися.

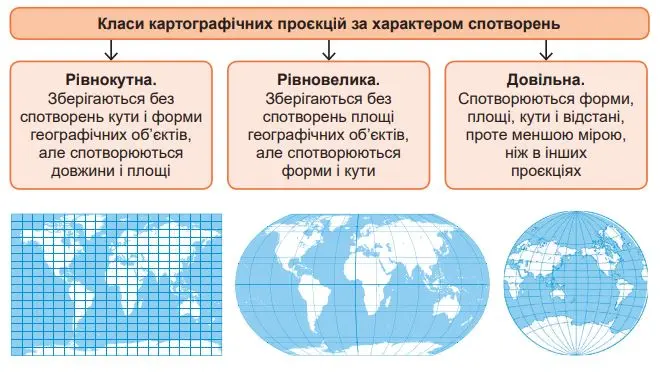

Іл.3 Класи картографічних проєкцій за характером спотворень

За допомогою картографічного сервісу Google Earth наведіть докази виникнення спотворень на картах.

У Google Earth можна побачити, що Земля має форму кулі, і всі контури материків виглядають природно. Якщо порівняти це з плоскою картою світу (наприклад, у циліндричній проєкції), то легко помітити спотворення: Антарктида та Гренландія на карті виглядають набагато більшими, ніж на глобусі. Також у циліндричній проєкції паралелі й меридіани утворюють прямокутну сітку, але на глобусі вони сходяться на полюсах. Це свідчить про те, що під час перенесення кулястої поверхні Землі на площину виникають спотворення довжини, площі та форми об’єктів.

Перевіряємо себе

1. Які види спотворень виникають при проєктуванні поверхні земної кулі на площину?

Виникають спотворення довжини, площі, форм і кутів. Жодна проєкція не може одночасно точно передавати всі ці параметри на всій поверхні карти.

2. Яка проєкція найоптимальніша для зображення території України?

Для зображення території України найоптимальнішою є конічна довільна проєкція, оскільки в ній мінімальні спотворення довжини ліній уздовж меридіанів.

3. Уявіть, що вам потрібно зобразити на карті глобальну проблему вирубування тропічних лісів. Яка картографічна проєкція буде доцільною?

Для зображення глобальної проблеми вирубування тропічних лісів доцільною буде рівновелика проєкція, бо вона зберігає площі об’єктів, що важливо для порівняння масштабів вирубування в різних регіонах світу.

4. Складіть сенкан до даного уроку.

Карта

Точна, зручна

Показує, порівнює, навчає

Відображає нашу планету

Знання
