КОНТРОЛЬНІ ЗАПИТАННЯ

1. Які пристрої називають джерелами електричного струму?

Це пристрої, що переробляють різні види енергії (механічну, хімічну, теплову чи світлову) в електричну.

2. Які процеси відбуваються в джерелах електричного струму?

Там відбувається поділ зарядів за допомогою сторонніх сил. На одному полюсі збираються позитивні частинки, на іншому — негативні, що створює електричне поле.

3. Чому для розділення різнойменних зарядів необхідно виконати роботу?

Робота потрібна, щоб подолати сили притягання, які діють між «плюсом» і «мінусом».

4. Завдяки якій енергії може здійснюватися розділення різнойменних зарядів у джерелі електричного струму?

Це відбувається за рахунок механічної, хімічної, теплової або світлової енергії.

5. Які джерела електричного струму ви знаєте? Наведіть приклади їх використання в техніці.

Я знаю такі джерела:

• Турбогенератори — виробляють струм на електростанціях.
• Сонячні батареї — живлять космічні супутники.
• Акумулятори — працюють в авто і телефонах.
• Гальванічні елементи — використовуються в пультах чи годинниках.

6. Що спільного між гальванічними елементами та акумуляторами? Чим вони відрізняються?

Спільне: обидва є хімічними джерелами з двома електродами та електролітом. Відмінність: гальванічні елементи — одноразові, а акумулятори можна заряджати й використовувати багато разів.

ВПРАВА № 33

1. Які перетворення енергії відбуваються: а) під час заряджання акумулятора; б) під час роботи акумулятора?

а) Електрична енергія переходить у хімічну.

б) Хімічна енергія переходить назад в електричну.

2. Як на двох електрометрах, з’єднаних металевим провідником (див. рис. 31.1, б), підтримувати протилежні за знаком електричні заряди?

Треба приєднати один електрометр до негативного полюса джерела, а другий — до позитивного.

3. Які перетворення енергії відбуваються під час роботи гідроелектростанції?

Вода падає з висоти (потенціальна енергія переходить у кінетичну). Потік крутить турбіну (механічна енергія), а генератор перетворює це обертання на електричний струм.

4. Чи працюватиме найпростіший гальванічний елемент (див. рис. 33.5), якщо для його виготовлення взяти пластинки з однакового металу?

Ні, струму не буде. Щоб він виник, потрібні метали з різною хімічною активністю.

5. На рис. 1 і 2 схематично зображено будову гальванічного елемента (батарейки) типу АА та будову літій-йонного акумулятора. Визначте, де який пристрій, і коротко опишіть принцип роботи кожного з них.

Рис. 1 — батарейка АА: хімічна енергія стає електричною через незворотну реакцію.

Рис. 2 — літій-йонний акумулятор: йони літію рухаються між електродами туди-сюди, тому пристрій можна перезаряджати.

6. Скористайтеся додатковими джерелами інформації та дізнайтеся, які спостереження й досліди Л. Гальвані підштовхнули А. Вольту до створення хімічного джерела електричного струму.

Луїджі Гальвані побачив, як м’язи жаби скорочуються від дотику двох металів. Алессандро Вольта довів, що причина не у «тваринній електриці», а в контакті різних металів через вологу. Так він створив першу батарею — «вольтів стовп» із дисків міді та цинку.

ЕКСПЕРИМЕНТАЛЬНЕ ЗАВДАННЯ

«Фруктова батарейка». Візьміть лимон, мідний дріт, залізний цвях і виготовте із цих предметів гальванічний елемент. Намалюйте його будову, зазначте назви основних елементів. Якщо у вас є тестер (мультиметр), переконайтеся, що ваше джерело струму працює. Якщо тестера немає, принесіть ваш пристрій до школи та перевірте його за допомогою гальванометра. Поміркуйте, яким фруктом або овочем можна замінити лимон.

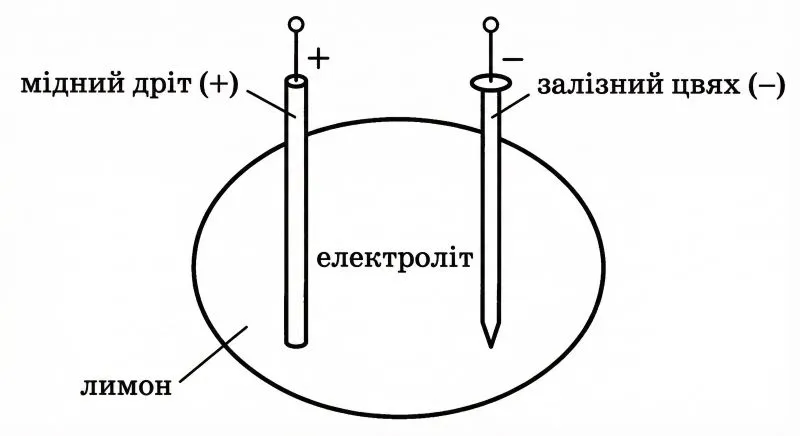

Я зробив гальванічний елемент, встромивши в лимон мідний дріт і цвях.

Будова:

• (+) Позитивний електрод — мідь.
• (–) Негативний електрод — залізо.
• Електроліт — лимонний сік.

Мультиметр показав напругу, отже, струм є. Лимон можна замінити яблуком, картоплею або солоним огірком, бо там теж є потрібне середовище для реакції.
