12. Практичне використання топографічних карт, планів міст, схем маршрутів транспорту

• Назад до змісту

Топографічні карти застосовують для вирішення різноманітних завдань у господарстві, науці, військовій справі. Вони є основним джерелом відомостей про місцевість. Одне з головних умінь під час пересування незнайомою територією — правильно визначати напрям руху.

Магнітний азимут $Ам$ — це кут між напрямком на Північний магнітний полюс і напрямком на певний об’єкт.

Істинний азимут $Аі$ — це кут між напрямком на Північний географічний полюс і напрямком на об’єкт.

Магнітне схилення $\delta$ — це кут між напрямками на північ за магнітним і географічним меридіанами.

Дирекційний кут $\alpha$ — це кут між північним напрямком вертикальної лінії кілометрової сітки та напрямком на об’єкт.

Зближення меридіанів $\gamma$ — це кут між вертикальною лінією кілометрової сітки та істинним меридіаном.

Картографічний румб — це кут, який вимірюється у градусах від найближчого меридіана (північного або південного) до напрямку руху чи лінії візування.

На планах міст позначають назви вулиць, квартали, важливі будівлі та пам’ятки архітектури. Найпростіші плани місцевості називають схемами — на них зображають лише окремі об’єкти, наприклад, маршрути трамваїв, лінії метро тощо.

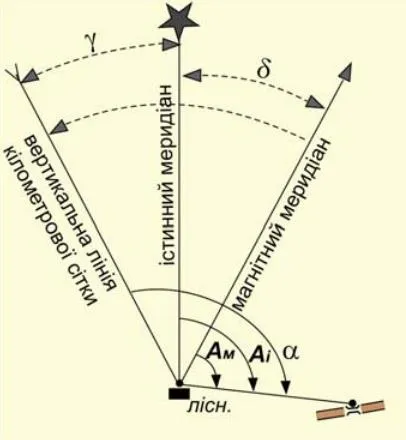

Іл. 1 Кути орієнтування на топографічних картах

Практикуймо

Розгляньте фрагмент топографічної карти (мал. 36, ст. 45) і вкажіть, яка величина та напрямок магнітного схилення визначені для місцевості, яка на ньому зображена

Магнітне схилення для цієї місцевості становить 5°05’ західного напрямку (західне схилення) — це видно зі схеми кутів у нижній частині карти.

Практикуймо

1. Використовуючи схему (мал. 48), визначте азимут істинний та азимут магнітний, якщо дирекційний кут становить 180°.

За схемою:

• Зближення меридіанів: 2°30’ (східне, бо справа від істинного меридіана)
• Магнітне схилення: 6°30’ (східне, бо ще правіше)

Розрахунок:

Азимут істинний:

• $A_i = \alpha - \gamma = 180^\circ - 2^\circ 30' = 177^\circ 30'$

Азимут магнітний:

• $A_m = A_i - \delta = 177^\circ 30' - 6^\circ 30' = 171^\circ$

2. Визначте румби, якщо азимути істинні становлять

1. Азимут істинний (Аі) = 200°:
   • Цей азимут знаходиться у третій чверті (ПдЗх – південно-західна), оскільки 180° < 200° < 270°.
   • Румб = Аі - 180° = 200° - 180° = 20°.
   • Румб: ПдЗх 20°.
2. Азимут істинний (Аі) = 60°:
   • Цей азимут знаходиться у першій чверті (ПнСх – північно-східна), оскільки 0° < 60° < 90°.
   • Румб = Аі = 60°.
   • Румб: ПнСх 60°.
3. Азимут істинний (Аі) = 150°:
   • Цей азимут знаходиться у другій чверті (ПдСх – південно-східна), оскільки 90° < 150° < 180°.
   • Румб = 180° - Аі = 180° - 150° = 30°.
   • Румб: ПдСх 30°.
4. Азимут істинний (Аі) = 320°:
   • Цей азимут знаходиться у четвертій чверті (ПнЗх – північно-західна), оскільки 270° < 320° < 360°.
   • Румб = 360° - Аі = 360° - 320° = 40°.
   • Румб: ПнЗх 40°.
