§10. Як визначити географічні та прямокутні координати за топографічною картою

• Назад до змісту

Поясніть, як ви розумієте слова лорда Кельвіна.

Наука починається там, де є точні виміри. Лорд Кельвін, фізик

Слова лорда Кельвіна означають, що справжня наука починається тоді, коли можна точно виміряти явища або об’єкти. Без точних вимірювань неможливо отримати об’єктивні знання, перевірити гіпотези чи зробити наукові відкриття.

Що таке географічні координати?

Географічні координати — це величини (широта і довгота), які визначають положення певної точки на земній кулі. Широта показує, наскільки точка розташована на північ або південь від екватора, а довгота — на схід або захід від нульового меридіана.

Як орієнтують топографічні карти?

Топографічні карти орієнтують за допомогою сітки паралелей (широта) і меридіанів (довгота), які нанесені на карту. На рамці карти підписують значення широти та довготи, а сторони рамки зазвичай відповідають сторонам світу: верх — північ, низ — південь, ліво — захід, право — схід. Для точного орієнтування карту розташовують так, щоб її північ збігалася з напрямком на північ у природі.

Визначте прямокутні координати місця впадіння р. Мала у став Далекий на малюнку 8.2.

Місце впадіння р. Мала у став Далекий знаходиться біля 5313 та вертикалями 74 і 75. Ближче до нижньої межі квадрата та трохи правіше середини між 74 і 75.

Вимірявши відстань від цієї лінії до точки впадіння, отримуємо приблизно 50 м

Отже, X ≈ 5313050.

Координата Y (вертикальна): найближча підписана лінія — 74, наступна — 75. Місце впадіння трохи правіше середини, приблизно на 300 м від лінії 74.

Отже, Y ≈ 4574300.

Поясніть, чому на загальнодоступних топографічних картах у режимі онлайн висоти позначено не так, як на паперових картах.

На загальнодоступних онлайн-картах не нанесено горизонталі, а лише подано позначки висот для окремих елементів рельєфу. Це робиться тому, що онлайн-карти мають динамічний масштаб, який змінюється стрибкоподібно. При такому підході детальне нанесення горизонталей стало б незручним для користувача.

Перевіряємо себе

1. Як пов’язані між собою розграфлення і номенклатура топографічних карт?

Розграфлення — це поділ земної поверхні на прямокутники (аркуші карт), а номенклатура — це система позначення кожного аркуша за допомогою спеціального коду чи номера. Розграфлення визначає межі кожної карти, а номенклатура дозволяє легко знаходити потрібний аркуш серед багатьох інших.

2. Що таке зональна система прямокутних координат?

Зональна система прямокутних координат — це поділ земної поверхні на зони шириною 6° довготи, для кожної з яких обирається осьовий (серединний) меридіан. В межах кожної зони координати точки визначаються як відстані у метрах від екватора (X) і від осьового меридіана (Y), що дозволяє точно фіксувати положення об’єктів на карті.

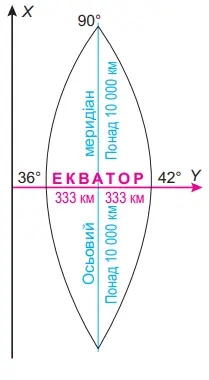

Мал. 1 Зональна система прямокутних координат

3. Як визначити на топографічній карті географічні та прямокутні координати?

Географічні координати визначають за градусною сіткою (паралелі та меридіани), яка підписана на рамці карти. Вимірюють відстань від найближчої підписаної лінії до точки, переводять її у хвилини або секунди та додають до значення на рамці.

Прямокутні координати визначають за кілометровою сіткою: знаходять номер горизонтальної (X) і вертикальної (Y) лінії, вимірюють відстань до точки в межах квадрата та додають її до підписаного значення.

4. Визначте абсолютну висоту найвищої точки вашого населеного пункту та відносну висоту вашої школи щодо цієї точки за допомогою топографічної карти, розміщеної в OpenStreetMaps.

Знайдіть на OpenStreetMaps позначки висот для найвищої точки та для вашої школи. Абсолютна висота — це висота над рівнем моря. Відносна висота школи щодо найвищої точки — це різниця між абсолютною висотою найвищої точки і школи. Наприклад: найвища точка — 210 м, школа — 180 м, відносна висота: 210 м – 180 м = 30 м.

5. Як можна виміряти відстані за допомогою картографічного онлайн-сервісу?

В онлайн-сервісах є інструмент «Виміряти відстань». Активуйте його, позначте початкову і кінцеву точки на карті — сервіс покаже відстань у метрах або кілометрах.

6. Оцініть свою роботу на уроці, продовживши речення:

Я зрозумів, що топографічна карта містить багато важливої інформації, яку можна точно визначити за допомогою різних сіток. Тепер я можу знаходити координати об’єктів і вимірювати відстані на карті. Мене здивувало, як зручно працювати з онлайн-картами — це швидко й просто.
