Научись вимірювати силу струму і напругу вимірювальними приладами.

Обладнання: джерело струму, електрична лампа, ключ, амперметр, вольтметр, з’єднувальні проводи.

1. Визнач ціну поділки та межі вимірювання амперметра (шкала 0-3 А).

Межа вимірювання амперметра: $3 \text{ А}$.

Ціна поділки ($C$): беремо два сусідні значення (наприклад, 1 і 0) і ділимо на кількість поділок між ними (їх 10).

$C = \dfrac{1 - 0}{10} = 0{,}1 \text{ А/под}$

2. Склади електричне коло, зображене на мал. 24.9.

3. Вимірюй силу струму, приєднавши амперметр: а) між джерелом струму і ключем; б) між джерелом струму і лампою; в) між ключем і лампою.

При послідовному з’єднанні сила струму однакова на всіх ділянках кола. За показами нашого амперметра стрілка стоїть рівно на 1.

$I_{a} = I_{б} = I_{в} = 1{,}0 \text{ А}$

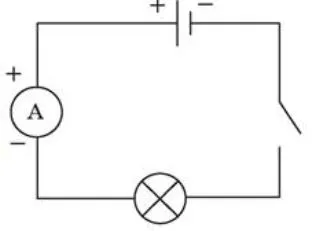

4. Накресли схеми складених електричних кіл. Поруч запиши результати вимірювань.

Схеми накреслено в зошиті. Всі елементи з’єднані в одне кільце. Результат для всіх схем:

$I = 1{,}0 \text{ А}$

5. Визнач ціну поділки та межі вимірювання вольтметра (шкала 0-6 В).

Межа вимірювання вольтметра: $6 \text{ В}$.

Ціна поділки: беремо значення 2 і 0, між ними 10 поділок.

$C = \dfrac{2 - 0}{10} = 0{,}2 \text{ В/под}$

6. За допомогою вольтметра виміряй напругу: а) на лампі; б) на джерелі струму.

Вольтметр підключаємо паралельно. На фото стрілка показує на 3-тю поділку після цифри 2. Отже, $2 + 3 \cdot 0{,}2 = 2{,}6 \text{ В}$.

Напруга на лампі та напруга на джерелі струму майже однакові (без урахування втрат у проводах).

$U_{л} = U_{дж} = 2{,}6 \text{ В}$

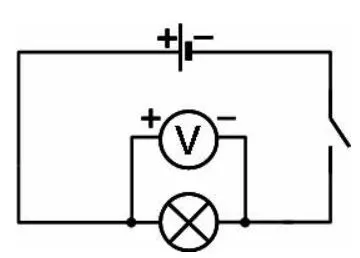

7. Накресли схеми складених електричних кіл. Поруч запиши результати вимірювань.

Схеми накреслено. Вольтметр приєднується паралельно до лампи та до джерела. Результат:

$U = 2{,}6 \text{ В}$

Висновок: Під час виконання лабораторної роботи я навчився(лася) вимірювати силу струму та електричну напругу. Я експериментально підтвердив(ла), що при послідовному з’єднанні сила струму на будь-якій ділянці кола є однаковою ($I = 1{,}0 \text{ А}$). Також я на практиці застосував(ла) правило, що амперметр вмикається в коло послідовно, а вольтметр — паралельно до ділянки кола, де вимірюється напруга ($U = 2{,}6 \text{ В}$).
