34. Електричне коло та його елементи - Бар'яхтар

• Назад до змісту

КОНТРОЛЬНІ ЗАПИТАННЯ

1. Назвіть основні елементи електричного кола.

Основними елементами є джерело струму, споживачі електричної енергії, з’єднувальні провідники та замикальні (розмикальні) пристрої (наприклад, ключ або вимикач).

2. Наведіть приклади споживачів електричної енергії.

Лампочка, електродвигун, обігрівач, дзвоник, електроплита тощо.

3. З якою метою в електричних колах використовують ключ?

Для керування колом: він замикає або розмикає з’єднання, вмикаючи чи вимикаючи прилади.

4. Що називають електричною схемою?

Електрична схема — це креслення, на якому за допомогою умовних позначень показано, з яких елементів складається електричне коло і в який спосіб ці елементи з’єднані між собою.

5. Як на електричних схемах зображують гальванічний елемент? батарею гальванічних елементів? електричний дзвінок? ключ?

Гальванічний елемент зображують двома паралельними рисками різної довжини: довга позначає позитивний полюс («+»), а коротка — негативний («–»). Батарею гальванічних елементів позначають як кілька гальванічних елементів, з’єднаних послідовно (кілька пар довгих і коротких рисок). Електричний дзвінок має вигляд «грибка» (півколо на підставці), а ключ зображують як розрив лінії, де одна з частин піднята (“відкритий ключ”).

6. Який напрямок прийнято за напрямок струму в електричному колі?

За напрямок струму умовно прийнято напрямок, у якому рухалися б позитивно заряджені частинки, тобто від позитивного полюса джерела струму до негативного.

ВПРАВА № 34

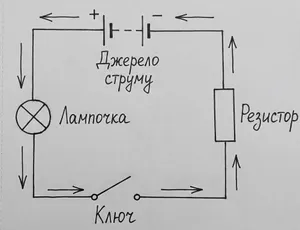

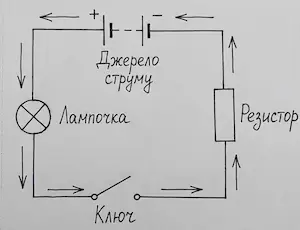

1. На рис. 1 зображено схему електричного кола. Перенесіть схему до зошита. Знаками «+» і «–» позначте полюси джерела струму, стрілками покажіть напрямок електричного струму. Підпишіть назву кожного елемента кола.

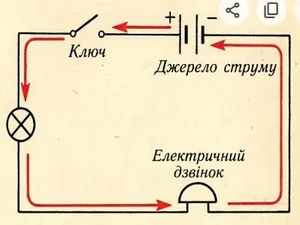

2. Накресліть схему електричного кола, зображеного на рис. 2, стрілками покажіть напрямок струму в колі.

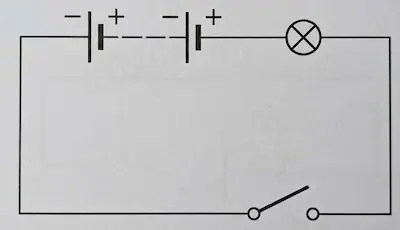

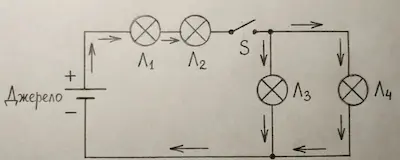

3. Накресліть схеми електричних кіл, зображених на рис. 3, а–в, стрілками покажіть напрямок струму в колах.

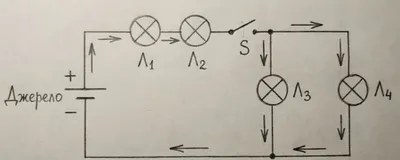

а)

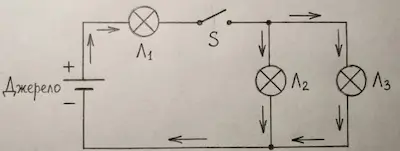

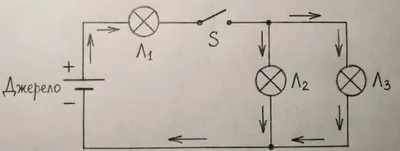

б)

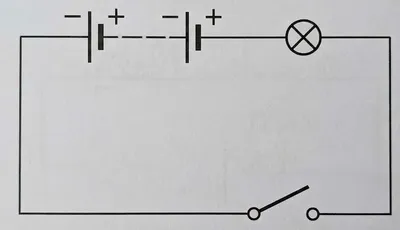

в)

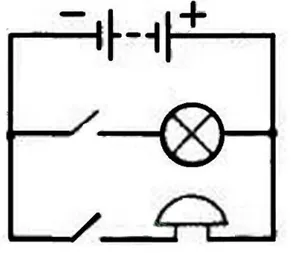

4. Електричне коло складається з батареї акумуляторів, двох ключів, дзвінка та лампи. Один ключ може вмикати тільки лампу, а другий — тільки дзвінок. Накресліть схему електричного кола.

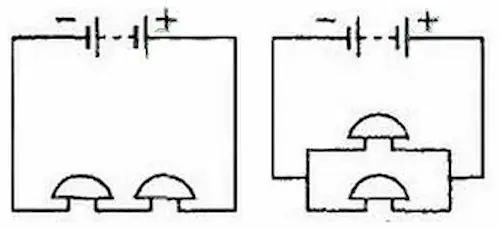

5. Накресліть схему електричного кола, яке містить два дзвінки, що вмикаються одночасно одним ключем, і батарею гальванічних елементів. Де можна застосувати таке з’єднання?

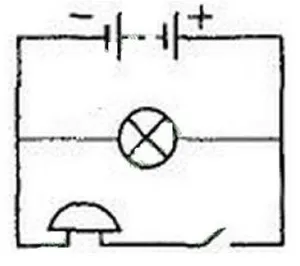

6. Електричне коло складається з батареї акумуляторів, дзвінка, ключа та лампи, причому лампа світиться весь час, а дзвінок вмикається тільки в разі замкнення ключа. Накресліть схему електричного кола.

7. Ознайомтеся з матеріалом «Механічний аналог електричного кола» за QR-кодом або посиланням на початку параграфа й дайте відповіді на такі запитання:

а) Механічним аналогом якого елемента електричного кола є трубка з водою?

Труби з водою відповідають з’єднувальним проводам.

б) Як пояснити роль джерела струму, використовуючи механічну аналогію?

Джерело струму працює як насос. Насос створює різницю тисків, щоб качати воду, а джерело створює електричне поле, яке змушує рухатися заряди.
