КОНТРОЛЬНІ ЗАПИТАННЯ

1. Доведіть, що, коли в провіднику тече струм, електричне поле виконує роботу.

Напрямлений рух вільних заряджених частинок (електричний струм) можливий завдяки дії на ці частинки сили з боку електричного поля. Оскільки тіло рухається внаслідок дії сили і напрямок руху збігається з напрямком дії цієї сили, то електричне поле виконує роботу, яку називають роботою струму.

2. Що називають напругою на деякій ділянці кола?

Напруга — це фізична величина, що чисельно дорівнює роботі електричного поля з переміщення одиничного позитивного заряду по цій ділянці.

3. За якою формулою визначають електричну напругу?

Напругу визначають за відношенням роботи поля до заряду:

U = \dfrac{A}{q}

де $A$ — робота електричного поля, $q$ — заряд.

4. У яких одиницях вимірюють напругу?

У системі СІ напругу вимірюють у вольтах (В).

5. Дайте означення одиниці напруги.

Один вольт — це напруга, за якої електричне поле виконує роботу 1 джоуль, переміщуючи заряд 1 кулон.

6. Який прилад використовують для вимірювання напруги?

Для вимірювання використовують вольтметр.

7. Яких правил необхідно дотримуватися під час вимірювання напруги?

Вольтметр приєднують паралельно до ділянки кола. Клему «+» з’єднують із проводом від позитивного полюса джерела, а клему «–» — з проводом від негативного.

ВПРАВА № 36

1. На рис. 1 зображено шкали різних вольтметрів. Визначте ціну поділки кожної шкали та напругу на кожному вольтметрі.

Шкала а: ціна поділки 1 В, напруга 4 В.
Шкала б: ціна поділки 0,5 В, напруга 6 В.
Шкала в: ціна поділки 1 В, напруга 7 В.

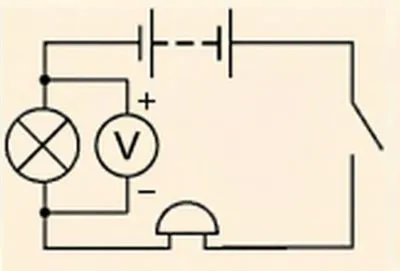

2. На рис. 2 зображено схему електричного кола. Перенесіть схему до зошита і покажіть на ній, де потрібно приєднати вольтметр, щоб виміряти напругу на лампі. Позначте полярність клем вольтметра.

На рис. 2 зображено схему електричного кола

Вольтметр слід приєднати паралельно до лампи. Клему «+» вольтметра підключають до сторони, з’єднаної з позитивним полюсом джерела, клему «–» — до сторони негативного полюса.

3. Під час переміщення по ділянці кола заряду 3 Кл електричне поле виконало роботу 0,12 кДж. Визначте напругу на ділянці кола.

Дано:

q = 3 \text{ Кл}

A = 0{,}12 \text{ кДж} = 120 \text{ Дж}

Знайти:

U - ?

Розв’язання:

Запишемо формулу напруги:

U = \dfrac{A}{q}

Підставимо числові значення:

U = \dfrac{120}{3} = 40 \text{ В}

Відповідь: $U = 40 \text{ В}$ .

4. Електричне поле, переміщуючи ділянкою кола заряд 60 Кл, виконує ту саму роботу, що й сила тяжіння під час падіння тіла масою 200 г із висоти 360 м. Чому дорівнює напруга на ділянці?

Дано:

q = 60 \text{ Кл}

m = 200 \text{ г} = 0{,}2 \text{ кг}

h = 360 \text{ м}

g = 10 \text{ Н/кг}

Знайти:

U - ?

Розв’язання:

Робота сили тяжіння:

A = m \cdot g \cdot h

Обчислимо роботу:

A = 0{,}2 \cdot 10 \cdot 360 = 720 \text{ Дж}

Знайдемо напругу за формулою:

U = \dfrac{A}{q}

U = \dfrac{720}{60} = 12 \text{ В}

Відповідь: $U = 12 \text{ В}$ .

5. На рис. 3 зображено схему електричного кола. Визначте роботу електричного струму в лампі протягом 1 год, якщо покази амперметра і вольтметра становлять 0,5 А і 220 В відповідно.

На рис. 3 зображено схему електричного кола.

Дано:

t = 1 \text{ год} = 3600 \text{ с}

I = 0{,}5 \text{ А}

U = 220 \text{ В}

Знайти:

A - ?

Розв’язання:

Формула роботи електричного струму:

A = U \cdot I \cdot t

Підставимо значення:

A = 220 \cdot 0{,}5 \cdot 3600 = 110 \cdot 3600 = 396000 \text{ Дж} = 396 \text{ кДж}

Відповідь: $A = 396 \text{ кДж}$ .

6. Скориставшись додатковими джерелами інформації, складіть задачу на визначення роботи електричного струму в певному електротехнічному пристрої.

Задача: Яку роботу виконує електричний струм у двигуні та нагрівальному елементі фена за 10 хвилин, якщо напруга становить 220 В, а сила струму — 4 А?
